HOME ENERGY STORAGE SYSTEM

مرشح الطاقة النشط

مبادئ العمل 1.يمكن لنموذج التحويل الخارجي الحالي CT اكتشاف تيار الحمل في الوقت الفعلي 2.DSP الداخلي يحسب ويحلل محتوى الطاقة التفاعلية للنظام 3.التحكم في PWM لإرسال إشارة إلى IGBT لتوليد تيار تعويض القدرة التفاعلية لتعويض عامل القدرة الخصائص والمواصفات الكهربائية المشاريع الحواشي الوظائف الرئيسية مرشح التوافقي ضبط 2-51 التصفية فقط تحت وظيفة التصفية التوافقية الترشيح التوافقي هو 2 ~ 13 عند تحديد الأولوية وظيفة تلقائية/ذات أولوية يمكن للمستخدمين أيضًا تعيين وظائف الأولوية بما في ذلك H + Q / Q + H / Q + H + B / H + Q + BQ عامل القدرة H الترشيح التوافقي B عدم التوازن انظر الجدول 4-1 التطبيق موقف سيارات الفندق، محطة شحن السيارات، متجر 4S، مستشفى IDC، معالجة مياه السكك الحديدية وغيرها من الأحمال غير الخطية كهربائي الجهد المقنن 380/400Vac أو 690Vac الأسلاك 3P3W أو 3P4W التردد 50. المادة ٥٠ 2 هرتز السعة 20 ~ 100A حسب نوع SVG استهلاك الوحدة < 2kW الكفاءة حتى 97.51 طن/طن تبديل التردد 20 كيلو هرتز زمن الاستجابة زمن استجابة سريع أقل من 50 ميكرون مجموع زمن الاستجابة أقل من 5 مللي ثانية نسبة التصوير المقطعي المحوسب 150 : 5 إلى 6000 : 5 موازية ما يصل إلى 5 قابلة للتخصيص المحطات الطرفية الاتصالات RS485 البيئة بيئة الأعمال لا توجد رطوبة في الغرفة، غبار، تآكل أو غاز قابل للاشتعال، ضباب زيت، تسرب بخار أو محلول ملحي الارتفاع < 1000 متر قابلة للتخصيص درجة حرارة العمل - التخفيض المطلوب من 40 درجة مئوية إلى 50 درجة مئوية من درجة حرارة 20 درجة مئوية إلى +50 درجة مئوية، وزيادة التخفيض مرة واحدة لكل درجة مئوية فوق درجة حرارة 40 درجة مئوية. 2% درجة الحرارة القصوى المسموح بها 50 درجة مئوية الرطوبة أقل من 95%RH لا تكثيف درجة حرارة التخزين - من 20 درجة مئوية إلى +70 درجة مئوية اهتزاز أقل من 5.9 م / ث 2 ( 0.6 جم ) التطويق درجة الحماية IP20 اللون 7035 رمادي قابل للتخصيص الحجم انظر أبعاد APF حسب نوع APF تبريد تبريد المروحة

نظام تخزين الطاقة على الصفحة الرئيسية

بارامترات المنتج إدخال العاصمة صناديق البطاريات الحد الأقصى لإدخال الطاقة الكهروضوئية 6500W عدد وحدات البطاريات 2 الجهد الكهربي المدخلات 370 فولت سعة التخزين 15 كيلوواط/ساعة بدء الجهد 150 فولت الجهد الاسمي 51.2 فولت الحد الأقصى لنطاق الجهد السلطة 120-450 فولت نطاق الجهد البطارية 42-57 فولت رقم MPPT 1 الحد الأقصى الحالي التفريغ 150(أ ) ماكس. عدد سلاسل PV لكل MPPT 1 نوع البطارية LFP AC المدخلات والمخرجات العلامة التجارية للبطارية المحتويات ( تابع ) طاقة إدخال التيار المتردد العادية 5000W تبريد المحتويات ( تابع ) طاقة خرج التيار المتردد العادية 5000W الحماية داخل BMS الحد الأقصى لإخراج التيار المتردد الطاقة الظاهرية 6000VA مجموعة البطارية أقصى خرج التيار المتردد المحتويات ( تابع ) الجهد الناتج العادي 220VAC سعة الوحدة 7.5 كيلوواط/ساعة نطاق الجهد AC طراز MAX240VAC حجم الوحدة ( W × H × D) T214*W550*H621mm تردد الخرج العادي 50/60 هرتز وزن الوحدة المحتويات ( تابع ) عامل القدرة الناتج 0.8 في الصدارة - 0.8 في الصدارة أحكام عامة إخراج THDi ( @Norminal Output ) < 3% معدل حماية البيئة IP21 المدخلات والمخرجات البطارية معدل درجة الحرارة المحيطة - 25 إلى 45 درجة مئوية الجهد بيري الاسمي 51.2 فولت الاتصالات 4G/WiFi بيلي نطاق الجهد 42-57 فولت الوصول عن بعد التطبيقات/المواقع الشبكية أقصى شحن الحالي 80(أ ) أمر العاكس سنتان الحد الأقصى الحالي التفريغ 150(أ ) باريريوورات باريري 5 سنوات الحجم ( W × H × D ) مخطط كتلة النظام

موجة قصيرة جدا العاكس خارج الشبكة

موجة قصيرة جدا العاكس خارج الشبكة الأداء والوظائف موجة جيبية نقية خارج الشبكة التخزين البصري واحد في واحد عامل القدرة الناتج 1 يمكن أن يصل إلى 6 وحدات بالتوازي نطاق جهد إدخال PV واسع ( 120-450VDC ) يعمل بدون بطارية شاحن شمسي مدمج 100A MPPT وظيفة موازنة البطارية تعمل على تحسين أداء البطارية وإطالة عمر البطارية شبكة الغبار المدمجة مناسبة للبيئات القاسية السيناريوهات يستخدم بشكل رئيسي لتوليد الطاقة الشمسية المنزلية، ويستخدم لقيادة الأجهزة الكهربائية ذات الحمل المنخفض للطاقة المنزلية. النموذج SC HF 3500-24 SC HF 5500-48 القدرة المقدرة 3500VA/3000W 5500VA / 5500W أدخل الجهد 230VAC نطاق الجهد 170-280 VAC ( للحواسيب الشخصية ) 90-280 VAC ( للأجهزة المنزلية ) نطاق التردد 50 هرتز / 60 هرتز ( التكيف التلقائي ) المخرجات تنظيم جهد الشبكة ( وضع البطارية ) 230 VAC ± 51 TP 1 T زيادة الطاقة 7000VA 11000 فولت أمبير الكفاءة > 93.61 tp1t وقت التبديل 10 مللي ثانية الشكل الموجي موجة جيبية نقية بطاريات جهد البطارية 24 VDC 48VDC عائمة شحن الجهد 27 VDC 54VDC حماية الشحن الزائد 33VDC 63VDC الشحن الكهروضوئي وشحن التيار المتردد أقصى جهد الدائرة المفتوحة 500VDC 500VDC الطاقة الضوئية القصوى 5500 وات 5500 وات الشبكة القصوى 80(أ ) 80(أ ) نطاق الجهد العمل MPPT 120VDC-450VDC 120VDC-450VDC PV الحد الأقصى 100(أ ) 100(أ ) شحن الحالي الخصائص الفيزيائية الحجم 300* 110* 462 الوزن الصافي ( بالكيلوغرام ) 10.5 11.5 واجهة الاتصال طراز RS232 البيئة الرطوبة الرطوبة النسبية ( غير المكثفة ) درجة حرارة العمل - 10 - 50 درجة مئوية درجة حرارة التخزين - 15-60 درجة مئوية

Hybrid PV Energy Storage Solar Charger Inverter

Main parameters Model HT4830S80-145 HT4840S80-145 HT4850S80-145 HT4825U80-145 HT4830U80-145 HT4835U80-145 Mains mode Rated input voltage 220/230Vac 110/120Vac Input voltage range (170Vac~280Vac) ±2% (90Vac-280Vac)±2% (90Vac~140Vac) ±2% Frequency 50Hz/ 60Hz (automatic detection) Frequency range 47±0.3Hz ~ 55±0.3Hz (50Hz); 57±0.3Hz ~ 65±0.3Hz (60Hz); Overload/short circuit protection Circuit breaker Efficiency >95% Conversion time 10ms (typical) (bypass and inverter) AC backflow protection Yes Maximum bypass overload current 40A Inverter mode Output voltage waveform Pure sine wave Rated output power (VA) 3000(2600/2700 /3000) 4000(3480/360 3800/4000) 5000(4350/4500 /4800/5000) 2500(2000/2180 /2290) 3000(2500/2600 /2750) 3500(2900/3000 /3200) Rated output power (W) 3000(2600/2700 /3000) 4000(3480/360 3800/4000) 5000(4350/4500 /4800/5000) 2500(2000/2180 /2290) 3000(2500/2600 /2750) 3500(2900/3000 /3200) Power factor 1 Rated output voltage (Vac) 230Vac(200/208/220/240Vac Settable) 120Vac(100/105/110Vac Settable) Output voltage error ±5% Output frequency range (Hz) 50Hz ± 0.3Hz 60Hz ± 0.3Hz Efficiency >92% >91% Overload protection (102%<load<125%) ±10%: Report error and turn off output after 5 minutes; (125%<load150% ±10%: Report error and turn off output after 5 seconds; (102%<load<110%) ±10%: Report error and turn off output after 5 minutes; (110%<load125% ±10%: Report error and turn off output after 5 seconds; Peak power 6000VA 8000VA 10000VA 4000VA 4500VA 5000VA Loaded motor capacity 2HP 3HP 4HP 1HP 2HP 2HP Output short circuit protection Circuit breaker Bypass circuit breaker specification 63A Rated battery input voltage 48V (minimum starting voltage 44V) Battery voltage range 40.0Vdc~60Vdc ± 0.6Vdc (undervoltage alarm / shutdown voltage / overvoltage alarm / overvoltage recovery…LCD screen can be set) Eco mode Load ≤ 50W AC charging Battery type Lead acid or lithium battery Maximum charge current 0-60A 0-40A Charge current error ± 5Adc Charge voltage range 40 – 58Vdc 40 – 60Vdc Short circuit protection Circuit breaker Circuit breaker specification (AC IN) 63A/(BAT) 125A Overcharge protection Alarm and turn off charging in 1 minute. PC charge Maximum PV open circuit voltage 145Vdc PV operating voltage range 60-145Vdc MPPT voltage range 60-115Vdc Battery voltage range 40-60Vdc Maximum output power 4200W PV charge current range (settable) 0-80A Charge short circuit protection BAT circuit breaker and fuse Wiring protection Reverse polarity protection Hybrid charging Max charger current specifications (AC charger+PV charger) Max charger current(can be set) 0-140A 0-120A Certified specification Specification certification CE(EN62109) EMC certification level EN61000, C2 Operating temperature range -15°C to 55°C Storage temperature range -25°C ~ 60°C RH range 5% to 95% (conformal coating protection) Noise ≤60dB Heat dissipation Forced air cooling, adjustable air speed Communicat ion interface USB/RS485 (WiFi/GPRS)/Dry Node Control Dimensions (L*W*D) 482*425*133mm Weight (kg) 13.3 Features It adopts full digital voltage and current double closed loop control, combined with advanced SPWM technology to output pure sine wave. Two output modes: mains bypass and inverter output enable uninterrupted power supply. 4 charging modes are available for choice: only PV, mains priority, PV priority, and hybrid charging. AdvancedMPPT technology with efficiency up to 99.9%. LCD screen design, with 3 LED indicators, for dynamic display of system data and run status. ON/OFF rocker switch controls AC output. Power saving mode reduces no-load loss. Intelligent variable speed fan ensures efficient heat dissipation, and thereby extends system life. It comes with double lithium battery activation modes: mains and PV, and supports lead-acid battery and lithium battery access. Multiple protections provide 360 ° all-round protection for the system. Complete protections include multi-electrical appliance air switch short circuit protection, overvoltage and undervoltage protection, overload protection, back-flow protection, etc. Horizontal installation facilitates cabinet combination installation. Lithium battery can be activated by both mains and PV panel.

1-3 كيلو فولت أمبير UPS مركبة على الرف

1-3KVA Rack-Mounted Online UPS Datasheet Feature： Zero Transfer time True Double Conversion Online UPS, Provide most comprehensive protect mission critical equipment from wide range power quality issues DSP Digital Control Based Advance DSP base digital control bring high performance of high input Power factor, low distortion , supply the load with perfect sine wave AC power supply Ultra Wide Input Mains range Strong compatible with ultra with electric environment, stay well with ultra wide range mains of 90V~300V, 40~70Hz ,dramatically reduce battery discharge , prolong battery life Best Loading Capability Up to 0.9 Output Power Factor, 50/60 Hz Automatically adapting, selectable voltage , perfectly match all kind of application Genset Compatible Capable of work with wide range of Genset, isolate fluctuation and noise from Genset , provide stable and clean power supply to the user equipment. High Input power factor Thanks to digital controlled PFC Technology, >0.99 input power factor, effectively avoid power pollution , save energy expense for customer Reliable design Made with strong Glass fiber base (FR4) double side PCB, company with large span component, greatly improve reliability in harsh environment, Well designed ventilation and conformal coating , avoid dust accumulation ,improve resistant to corrosion Open to customization Based on powerful controller and open architecture, the product is able to be customized to match need of integration of automatic system or intelligent supervisory system Specification： Model CNH110-1KR CNH110-1KRS CNH110-2KR CNH110-2KRS CNH110-3KR CNH110-3KRS Capacity VA/W 1kVA/800W 2kVA/1.6kW 3kVA/2.4kW Topology Double Conversion Online UPS Phase Single Phase Input Single Phase Output Mains Input Wiring L/N+PE Rated Voltage 208/220/230/240VAC Voltage Range 90~300VAC Frequency Range 40Hz-70Hz Input Power Factor ≥0.99 AC Output Wiring L/N+PE Output Voltage 208/220/230/240VAC Voltage Regulation ±1% Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run) Waveform Pure Sine Wave Distortion <2%(Linear Load) (THDV%) 150%Rated Load Efficiency AC/AC Mode 0.88 0.89 0.9 DC/AC Mode 0.86 0.87 0.88 Battery&Charge Rated Battery Voltage 24VDC Internal 36VDC External 48VDC Internal 72VDC External 48VDC Internal 96VDC External Battery Capacity 12V/7AH X2pcs External Battery Depends 12V/7AHx4pcs External Battery Depends 12V/9AH x4pcs External Battery Depends Backup Time >6mins @ Half Load >6mins @ Half Load >6mins @ Half Load Charging Current Standard Model with Internal Battery:1A Long Backup Time Model :4A Physical Chassis Style Rack-Mounted Rack Dimension 1KR/1KSR/2KR/2KSR/3KSR: 438mm(W) x 88mm(2U)(H) x 360mm(D) 3KR: 438mm(W) x 88mm(2U)(H) x 500mm(D) Include Internal Battery Weight (kg) 13 8.5 18.5 11.5 21.9 12 HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status Standards Communication Interface 1. RS232 PORT Optional Extension Card 2. NMC Card: Support remote monitor the UPS via Smart Phone APP, Web page, PC Monitor Software , Support Server / NAS shutdown 3. MODBUS Card, 4. USB Card 5. Relay Card (Needs assembly according to order request before shipping Operating Environment Endurance Temperature range -10~50oC Relative Humidity 0-98%（Non-condensing） Acoustics Noise <55dB @ 1 meters UPS Outlook③ Front View CNH110-1KR(S)/CNH110-2KR(S)/CNH110-3KR(S) 2U Rack-Mounted UPS Rear View CNH110-1KR(S)/CNH110-2KR(S) 2U Rack-Mounted UPS Rear Panel CNH110-3KR(S) 2U Rack-Mounted UPS Rear Panel Note: ① Battery Capacity and voltage is open to customization ② Dimension might vary for different bezel ③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order ④ More parameter customization，please contact sales representative

6-10KVA Rack Mount UPS

6~10kVA ONLINE UPS – Rack Mount Style Datasheet Feature： Zero Transfer time True Double Conversion Online UPS, Provide most comprehensive protect mission critical equipment from wide range power quality issues. DSP Digital Control Based Advance DSP base digital control bring high performance of high input Power factor, low distortion , supply the load with perfect sine wave AC power supply Three Level Inverter Low harmony noise, high efficiency , excellent loading capability Ultra Wide Input Mains range Strong compatible with ultra with electric environment, stay well with ultra wide range mains of 90V~300V, 40~70Hz ,dramatically reduce battery discharge , prolong battery life Best Loading Capability Up to 0.9 Output Power Factor , 50/60 Hz Automatically adapting, selectable voltage , perfectly match all kind of application Genset Compatible Capable of work with wide range of Genset, isolate fluctuation and noise from Genset , provide stable and clean power supply to the user equipment. High Input power factor Thanks to digital controlled PFC Technology, >0.99 input power factor, effectively avoid power pollution , save energy expense for customer Reliable design Made with strong Glass fiber base (FR4) double side PCB, company with large span component, greatly improve reliability in harsh environment, Well designed ventilation and conformal coating , avoid dust accumulation ,improve resistant to corrosion. Open to customization Based on powerful controller and open architecture, the product is able to be customized to match need of integration of automatic system or intelligent supervisory system Specification： Model CNH110-6KRS CNH110-10KRS Capacity VA/W 6kVA/5.4kW 10kVA/9kW Topology Double Conversion Online UPS Phase Single Phase Input Single Phase Output Mains Input Wiring L/N+PE Rated Voltage 208/220/230/240Vac Voltage Range 90~300VAC Frequency Range 40Hz-70Hz Input Power Factor ≥0.99 AC Output Wiring L/N+PE Output Voltage 208/220/230/240VAC Voltage Regulation ±1% Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run) Waveform Pure Sine Wave Distortion <2%(Linear Load) (THDV%) 150%Rated Load Efficiency AC/AC Mode >93% DC/AC Mode >91% Battery&Charge Rated Battery Voltage 192/240VDC External Battery Battery Capacity External Battery Depends Backup Time External Battery Depends Charging Current Long Backup Time Model :4A Physical Chassis Style Rack-Mounted Rack Dimension UPS: 438mm(W) x 88mm(2U)(H) x 500mm(D) without Internal Battery Battery Pack: 438mm(W) x 88mm(2U)(H) x500mm(D) Weight (kg) C6KRS : 14.6kg C10KRS: 15.0kg Battery Pack: 7AHx16pcs: 39kg HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status Standards Communication Interface 1. RS232 PORT Optional Extension Card 2. NMC Card: Support remote monitor the UPS via Smart Phone APP, Web page, PC Monitor Software , Support Server / NAS shutdown 3. MODBUS Card, 4. USB Card 5. Relay Card (Needs assembly according to order request before shipping Operating Environment Endurance Temperature range -10~50oC Relative Humidity 0-98%（Non-condensing） Acoustics Noise <55dB @ 1 meters UPS Outlook③ Front View CNH110-6KRS~CNH110-10KRS 2U Rack UPS CCNH110-6KRS~CNH110-10KRS Rack UPS Rear Panel Note: ① Battery Capacity and voltage is open to customization ② Dimension might vary for different bezel ③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order ④ More parameter customization，please contact sales representative

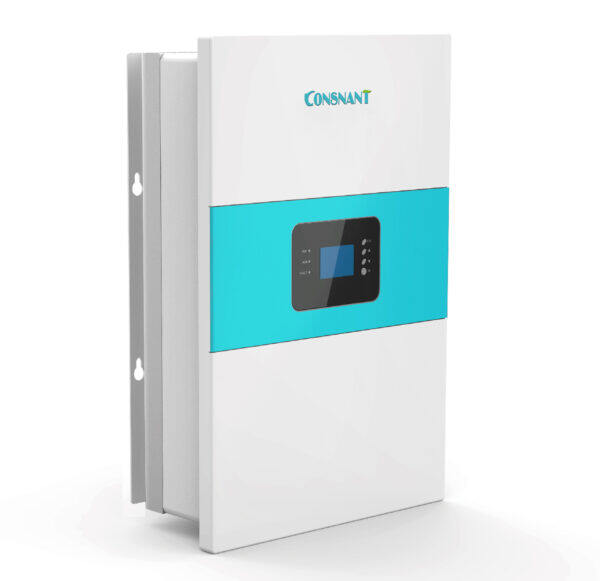

معلومات إدخال البطارية
نوع البطارية			بطاريات الرصاص الحمضية أو LiFePO4
نطاق جهد البطارية ( V )			42V ~ 58V
الشحن الحالي الأقصى ( A )			120(أ )
أقصى تيار التفريغ ( A )			120(أ )
استراتيجية شحن بطارية الليثيوم			التكيف مع BMS
معلومات مخرجات التيار المتردد ( على الشبكة )
طاقة الخرج المقدرة ( VA )			5000VA
طاقة خرج الذروة ( VA )			6000VA
ذروة مدخلات الطاقة ( VA )			6000VA
الجهد الناتج المقنن ( V )			220VAC/230VAC/240VAC
تردد الخرج المقنن ( هرتز )			50Hz/60Hz
ذروة الخرج الحالي ( A )			27(أ )
ذروة المدخلات الحالية ( A )			27(أ )
الإخراج PF			-0.8~0.8
الإخراج THDi ( @ الإخراج المقنن )			< 3%
معلومات مخرجات التيار المتردد ( خارج الشبكة )

طاقة الخرج المقدرة ( VA )			5000VA
طاقة خرج الذروة ( VA )			6000VA
قدرة بدء التيار المتردد			4HP
ذروة الانتاج الحالية			27.2(أ )
الجهد الناتج المقنن ( V )			220VAC/230VAC/240VAC
تردد الخرج المقنن ( هرتز )			50Hz/60Hz
إخراج THDu ( @ تحميل خطي )			< 1%
معلومات الكفاءة
أقصى كفاءة الشحن والتفريغ			94%
وظائف الحماية
حماية الجزيرة			ذال
كشف التسرب الحالي			ذال
حماية التيار الزائد الناتج			ذال
عكس قطبية إدخال البطارية			ذال
حماية الجهد الزائد الناتج			ذال
وظائف الحماية

Operating temperature			- من 25 درجة مئوية إلى 60 درجة مئوية ( تخفيض فوق 45 درجة مئوية )
الرطوبة النسبية			0-95%
الارتفاع ( م )			3000 متر
طريقة التبريد			الطبيعة
الضجيج ( ديسيبل )			< 30
واجهة الإنسان والآلة			شاشات الكريستال السائل والتطبيقات
التواصل مع BMS			علبة
الوزن ( بالكيلوغرام )			22 كغ
الحجم ( WHD )			460 مم * 520 مم * 180 مم
طريقة التثبيت			جدران
مستوى الحماية			IP65
الطاقة الاحتياطية			< 5W
طوبولوجيا النظام			عزل التردد العالي
