| Modèle |
100 kVA |
120 kVA |
| Capacité |
80kW |
96kW |
| Input |
| Tension nominale |
400VAC triphasé |
| Plage de tension |
380/400/415VAC (+25%, réglable via le panneau LCD) |
| Gamme de fréquences |
40-70Hz (sélection automatique de la plage de synchronisation en fonction de la fréquence du réseau) |
| Plage (Hertz) |
50 ± 51TP 1 T (± 101TP 1 T) suivi synchrone de dérivation |
| Nombre d'impulsions redressées |
Rectification d'impulsions 6/12 |
| Ligne de phase |
3φ4W + PE (système triphasé à cinq fils) |
| Tension de la batterie (VDC) |
384 |
| Nombre de piles (nœuds) |
Standard avec 32 pièces (30 ~ 34 pièces, peut être réglé via le panneau LCD)
Standard 40 noeuds (38 ~ 42 noeuds, peut être réglé via le panneau LCD) |
| Produits |
| Facteur de puissance |
0.8/0.9 |
| Tension (V) |
L-N: 220 ± 1% L-L: 380 ± 1% |
| Stabilité de tension déséquilibrée de charge triphasée 100% |
≤ 2%, un déséquilibre de 100% est autorisé |
| Fréquence (Hertz) |
Électricité normale, suivi de la fréquence de l'alimentation, réseau électrique anormal. 50 ± 0,21 tp1t |
| Temps de transmission (millisecondes) |
0 |
| Mode de fonctionnement parallèle (type parallèle) |
8 Machines parallèles |
| Distorsion de la forme d'onde |
Charge linéaire < 3%; Charge non linéaire < 5% |
| Capacité de surcharge |
125% pleine charge pendant 10 minutes, maintenir 150% pleine charge pendant 1 minute après tourner l'alimentation de dérivation, l'onduleur peut être restauré automatiquement après le délestage |
| Facteur de crête |
>; 3: 1 |
| Autres |
| Index |
Interrupteur de dérivation de maintenance standard sans temps de transfert |
| Fonctions de communication |
Fournit une communication sous contrat sec et RS232/RS485, option SNMP en option, pour une surveillance intelligente de l'onduleur |
| Affichage du panneau |
LED affiche l'état de fonctionnement et l'indication de défaut; L'écran LCD affiche la tension d'entrée triphasée, la fréquence d'entrée, la tension de sortie triphasée, la charge, la tension de la batterie, le courant de charge et de décharge de la batterie, etc. |
| Afficher |
Écran tactile LCD 7° |
| Bruit audio (db) |
< 65 (à moins de 1 m) |
| Fonction d'alarme |
Batterie basse tension, alimentation anormale, surcharge, panne d'onduleur, protection contre la surchauffe |
| Protection |
Protection contre les surtensions d'entrée, les sous-tensions de batterie, les surcharges, les courts-circuits et les surchauffes |
| Mode de refroidissement |
Refroidissement forcé |
| Température de fonctionnement (°C) |
0~40 |
| Humidité |
0 à 951 tp1t, sans condensation |
| Compatibilité électromagnétique |
Conforme à GB7260.2 |
| Dimensions (W*D*H) (mm) |
800*800*1900 |
| Poids (kg) |
1.68 |
1.98 |
Caractéristiques
Alimentation haute intelligence et fiable:
Grâce à son excellente conception mécanique et électrique, il offre une protection maximale pour les réseaux critiques, les applications de sécurité (e-médecine) et les applications industrielles.
La charge est alimentée en continu par l'onduleur via une alimentation à onde sinusoïdale filtrée, stable et régulée. Les filtres EMI d'entrée et de sortie améliorent considérablement l'immunité de la charge aux interférences de puissance et aux surtensions.

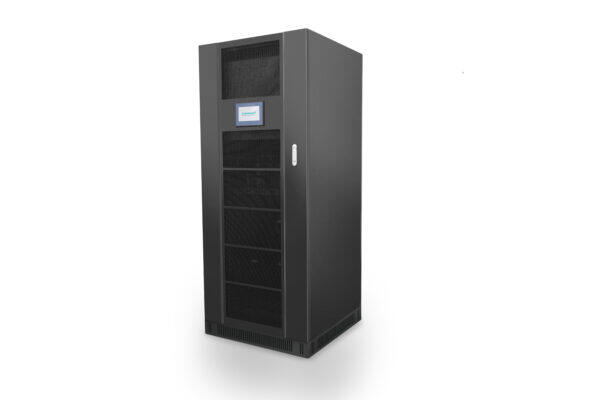

Les onduleurs de la série CNG330 utilisent la technologie de conversion double en ligne (VFI) et la sortie de l'onduleur utilise un transformateur d'isolement.
Logiciel Watch & Save3000 de série pour la surveillance à distance
Utilisez un système de protection de réseau électrique de n'importe où dans le monde. Le pack d'extension de batterie supplémentaire permet aux piles standard d'être rallongées de routine pendant plusieurs heures.
Impact minimal sur l ' offre
Le CNG330 a une distorsion de courant d'entrée < 4% avec un filtre d'absorption sinusoïdale pour éliminer le risque de résonance avec d'autres utilisateurs de puissance d'entrée ou des groupes de condensateurs déphasés. La distorsion du courant absorbé n'a rien à voir avec les paramètres de puissance d'entrée tels que l'impédance. Cela permet à la CNG330 de fournir un niveau de performance maximal, quel que soit l'environnement d'installation. Par rapport aux systèmes d'alimentation moins complexes, le CNG330 peut réaliser des économies importantes en termes de taille et de source d'alimentation, de transformateurs d'isolement et de générateurs.
Maintenance maximale de la batterie:
Protection contre la décharge profonde de la batterie;
Chargeur à compensation de température;
Fonction de test de batterie automatique et manuelle intégrée.
Installation simple:
Possibilité d'installer l'onduleur dans n'importe quel système de distribution (aucun point neutre n'est requis pour l'entrée du redresseur);
Possibilité de séparer le réseau d'alimentation redresseur/dérivation et de l'alimenter à partir de deux sources d'alimentation indépendantes, sans isolation galvanique (nécessaire sur les onduleurs sans transformateur de sortie).
Haute fiabilité:
Courant de court-circuit extrêmement élevé pour assurer la compatibilité avec les applications de transformateur les plus difficiles (éclairage, entraînement et processus industriels) et les transformateurs d'isolement sur la sortie de l'onduleur;
Commande entièrement par microprocesseur sans interruption, bypass statique et manuel;
Technologie IGBT.
Autres caractéristiques
Un facteur de puissance de 0,8 rend le CNG330 approprié pour alimenter les TIC et les charges industrielles;
Diagnostic avancé: journal des événements avec 128 messages, états, mesures et alertes-disponible en plusieurs langues à partir de l'écran LCD intégré;
Protection de rétroaction: évitez les pannes causées par la rétroaction d'énergie vers le secteur.
Fiabilité et disponibilité maximales
Connectez jusqu'à 6 unités en parallèle ou en redondance N+1, même avec des puissances différentes. Même si l'un des câbles de communication d'interconnexion est déconnecté (boucle fermée), l'onduleur continue de fonctionner en parallèle.
Faible niveau de consommation:
Le CNG330 peut atteindre un rendement supérieur à 98% grâce au mode économique en option, qui peut être utilisé dans des environnements électriques stables pour assurer la continuité de l'alimentation en cas de panne du secteur.
Communications avancées
Compatible avec TeleNetGuard pour la maintenance à distance;
Communication multiplateforme avancée pour tous les systèmes d'exploitation et environnements réseau: logiciel de surveillance et d'arrêt Watch & Save 3000, y compris l'agent SNMP, pour Windows 2008, Vista, 2003, XP; Mac OS X, Linux, Novell et le système d'exploitation Unix le plus populaire;
L'onduleur est fourni avec un câble pour une connexion directe au PC (plug and play);
Port série double RS232; Un emplacement de montage pour l'interface EPO (Emergency Power Off) qui permet à l'onduleur de s'arrêter à distance en cas d'urgence;
Interface du générateur: désynchronise la sortie de l'onduleur de l'alimentation du générateur qui peut être soumise à des changements de phase et de fréquence. L'interface permet également une utilisation plus économique de la charge de la batterie.
Extensibilité:
Ces unités peuvent être connectées en parallèle jusqu'à 8 unités pour augmenter la disponibilité de l'alimentation ou la redondance. Single
Le module ou le système peut être étendu à tout moment pour répondre à la demande d'énergie sans affecter l'investissement initial.
