| модель |
160 кВА |
200кВА |
250кВА |
| вместимость |
128кВт |
160кВт |
250кВт |
| ввод |
| номинальное напряжение |
400VAC трехфазный |
| диапазон напряжений |
380/400/415VAC (+25%, можно установить через панель LCD) |
| частотный диапазон |
40-70Гц (автоматический выбор диапазона синхронизации по частоте сети) |
| Диапазон (Гц) |
50±51TP 1 T(±101TP 1 T) Синхронное отслеживание байпаса |
| число выпрямленных импульсов |
6/12 импульсное выпрямление |
12-импульсное выпрямление |
| фазовая система |
3 4W+PE (трехфазная пятипроводная система) |
| Напряжение батареи (VDC) |
384 |
| Количество батарей (шт.) |
Стандарт с 32 шт. (30-34 шт., можно установить через панель LCD)
Стандарт 40 секций (38-42 секции, можно установить через жидкокристаллическую панель) |
| вывод |
| коэффициент мощности |
0.8/0.9 |
| Напряжение (В) |
L-N: 220±1% L-L: 380±1% |
| Трехфазная нагрузка 100% несбалансированное напряжение стабильное |
≤2%, допускается дисбаланс 100% |
| Частота (Гц) |
Электричество нормальное, отслеживание частоты мощности, ненормальная сеть. 50±0.2% |
| Время передачи (в миллисекундах) |
0 |
| Параллельный режим работы (параллельный тип) |
8 параллельных машин |
| искажение формы волны |
Линейная нагрузка < 3%; Нелинейная нагрузка < 5% |
| перегрузочная способность |
125% полностью загружен в течение 10 минут, после поддержания полной нагрузки 150% в течение 1 минуты включите байпасный источник питания, после сброса нагрузки можно автоматически восстановить инвертор |
| коэффициент пика |
> 3:1 |
| Прочие |
| Индекс |
Стандартный байпасный переключатель обслуживания без переключения времени |
| функция связи |
Обеспечить сухую контрактную связь и RS232/RS485, опциональные параметры SNMP для интеллектуального мониторинга ИБП |
| панельный дисплей |
Светодиодный индикатор рабочего состояния и неисправности; ЖК-дисплей показывает трехфазное входное напряжение, входную частоту, трехфазное выходное напряжение, нагрузку, напряжение аккумулятора, ток зарядки и разрядки аккумулятора и т.д. |
| показание |
ЖК-дисплей с сенсорным экраном 7° |
| Звуковой шум (дБ) |
< 65 (в пределах 1 метра) |
| функция сигнализации |
Низкое напряжение аккумулятора, ненормальное питание, перегрузка, отказ ИБП, защита от перегрева |
| охранять |
Входное перенапряжение, пониженное напряжение батареи, перегрузка, короткое замыкание, защита от перегрева |
| способ охлаждения |
принудительное охлаждение |
| Раб. темп. (℃) |
0~40 |
| Humidity |
0-951тп1т, без конденсации |
| электромагнитная совместимость |
В соответствии с GB7260.2 |
| Размеры (w*d*h)(мм) |
1200*850*1900 |
| Вес (кг) |
2.48 |
характеристика
Высокий интеллектуальный и надежный источник питания:
Благодаря превосходному механическому и электрическому дизайну, он обеспечивает максимальную защиту критически важных сетей, приложений безопасности (электронная медицина) и промышленных применений.
Нагрузка непрерывно питается от инвертора через отфильтрованный, стабилизированный и регулируемый синусоидальный источник питания. Входные и выходные фильтры электромагнитных помех значительно повышают устойчивость нагрузки к помехам питания и скачкам напряжения.

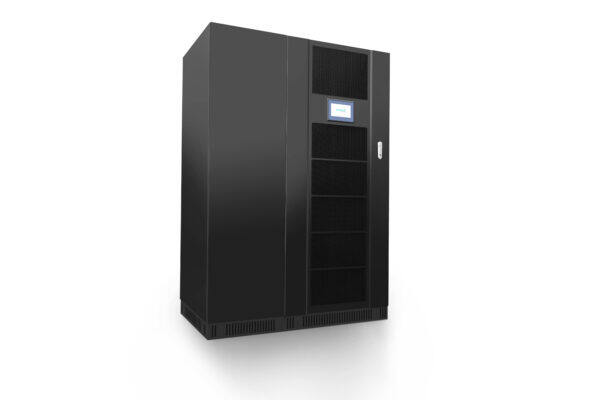

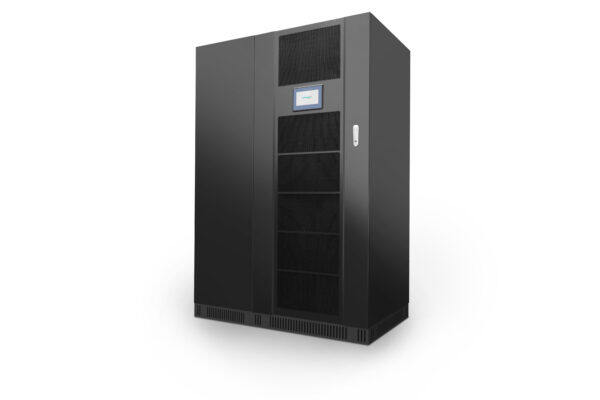

Для UPS серии CNG330 применяется технология двойного преобразования в режиме онлайн (VFI), на выходе инвертора применяется изолирующий трансформатор.
Стандартное программное обеспечение Watch & Save3000 для удаленного мониторинга
Используйте системы защиты электросетей из любой точки мира. Дополнительные пакеты удлинения батареи позволяют стандартным батареям регулярно продлеваться на несколько часов.
Наименьшее влияние на предложение:
CNG330 имеет искажение входного тока < 4% и имеет синусоидальный абсорбционный фильтр, исключающий риск резонанса с другими пользователями входного источника питания или с группой конденсаторов с фазовым сдвигом. Искажение тока поглощения не зависит от параметров входной мощности, таких как импеданс. Это позволяет CNG330 обеспечить максимальный уровень производительности независимо от среды установки. По сравнению с менее сложными энергосистемами CNG330 может обеспечить значительную экономию с точки зрения размеров и источников питания, изолирующих трансформаторов и генераторов.
Максимальное техническое обслуживание аккумулятора:
Защита от глубокого разряда аккумулятора;
Зарядное устройство с температурной компенсацией;
Встроенные функции автоматического и ручного тестирования батареи.
Простота установки:
Возможность установки ИБП в любую систему распределения электроэнергии (нейтральная точка не требуется для входа выпрямителя);
Возможность разделения сети питания выпрямителя/байпаса и питания от двух независимых источников питания без гальванической изоляции (это необходимо для ИБП без выходного трансформатора).
Высокая надежность:
Чрезвычайно высокий ток короткого замыкания для обеспечения совместимости с наиболее сложными применениями трансформаторов (освещение, привод и производственные процессы) и изолирующими трансформаторами на выходе инвертора;
Полностью микропроцессорное управление, бесперебойное, статическое и ручное обход;
Технология IGBT.
Другие характеристики
Коэффициент мощности 0,8 делает СПГ 330 пригодным для питания ИКТ и промышленных нагрузок;
Расширенная диагностика: журнал событий, содержащий 128 сообщений, состояний, измерений и предупреждений, доступных на нескольких языках со встроенного ЖК-дисплея;
Защита обратной связи: избегайте отказов, вызванных возвратом энергии в сеть.
Максимальная надежность и доступность
Подключите до 6 блоков параллельно или N + 1 избыточно, даже при разных номинальных значениях мощности. Даже если один из соединительных кабелей связи отключен (замкнутый контур), ИБП продолжает работать параллельно.
Низкий уровень потребления:
КПД СПГ-330 может достигать эффективности, превышающей 98%, благодаря альтернативному экономичному режиму, который может использоваться в стабильной электрической среде для обеспечения бесперебойного электропитания в случае сбоя в работе сети.
усовершенствованная связь
Совместим с TeleNetGuard для удаленного обслуживания;
Расширенная многоплатформенная связь всех операционных систем и сетевых сред: программное обеспечение для мониторинга и закрытия Watch & Save 3000, включая агент SNMP, для Windows 2008, Vista, 2003, XP; Mac OS X, Linux, Novell и самые популярные операционные системы Unix;
UPS оснащен кабелем для прямого подключения к ПК (подключи и работай);
RS232 двойной последовательный порт; Монтажный слот интерфейса аварийного отключения питания (EPO), позволяющий удаленно отключать UPS в аварийной ситуации;
Интерфейс генератора: десинхронизируйте выход ИБП с источника питания генератора, который может подвергаться изменениям фазы и частоты. Этот интерфейс также позволяет более экономично заряжать аккумулятор.
Масштабируемость:
Эти блоки могут быть соединены параллельно до восьми блоков, чтобы повысить доступность или избыточность питания. сингл
Модули или системы могут быть расширены в любое время для удовлетворения потребностей в энергии, не влияя на первоначальные инвестиции.
