аккумулятор
номинальная емкость	50кВтч	75 кВтч	100 кВтч
Тип батареи	Батарея Lifepo4
клетка	3.2V72A квадратный алюминиевый корпус
массив аккумуляторных батарей	16S15P	16S23P	16S30P
диапазон напряжений	44 В ~ 57,6 В
гонорар
диапазон температур	0-50℃
Максимальное зарядное напряжение	59±0,5В
Номинальное зарядное напряжение	58,4±0,4В
Номинальный зарядный ток	200a	300a	380A
разряд
диапазон температур	-20℃~60℃
Максимальный ток разряда	250A1min	250A1min	250A1min
Номинальный ток разряда	200a
Напряжение окончания разряда	40
инвертор
Тип	Автономный инвертор (автономный инвертор) Однофазный выходной трансформатор или гальваническая изоляция
номинальная мощность	5.0кВт\7.5кВт\10кВт
вывод	110V-220VAC
максимальный ток	75
Выходная перегрузочная способность	110% (10min)
входная частота	50 Гц/60 Гц (автоматическая синхронизация слежения)
Диапазон выходных частот	50 Гц/60 Гц±0,3 Гц
Эффективность производства	≥921 TP 1 T
волна	чисто синусоидальная форма
фотоэлектрическая система
номинальная мощность	22,0 кВт	30,0 кВт	38,0 кВт
Максимальная стабильная рабочая мощность	22,0 кВт	30,0 кВт	38,0 кВт
Пусковое напряжение постоянного тока (Vdc)	70V	70V	70V
Минимальное пусковое напряжение	70V	70V	70V
Максимальное пусковое напряжение (VDC)	145V	145V	145V
зарядный ток	180a	250a	350a
время резервного копирования
энергетика	Время резервного копирования: 10 часов Загрузка 5кВт	Время резервного копирования: 10 часов Нагрузка 7,5кВт	Время резервного копирования: 10 часов Нагрузка 10кВт
шкаф
Size	Индивидуальные в соответствии с потребностями клиента

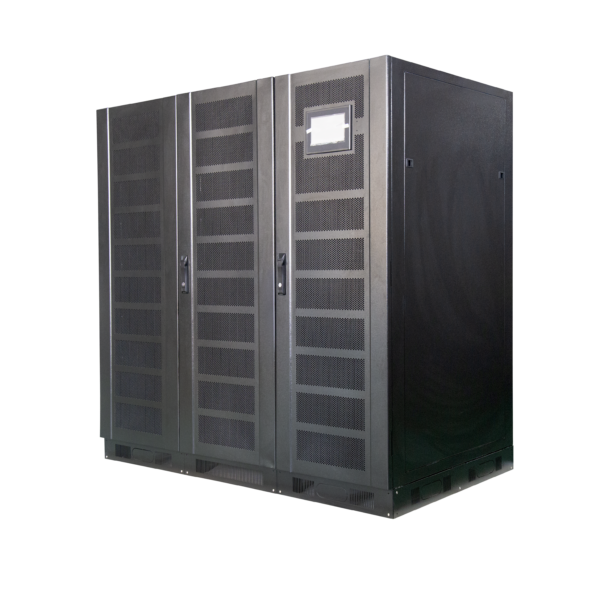

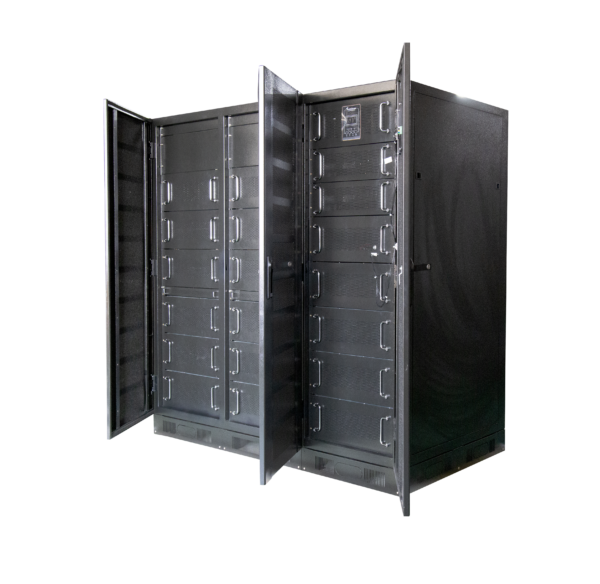

Внутренний шкаф литий ESS

Мы предоставляем решения для резервного питания для различных применений

Внутренний шкаф литий ESS

Области применения

Детали

описание
